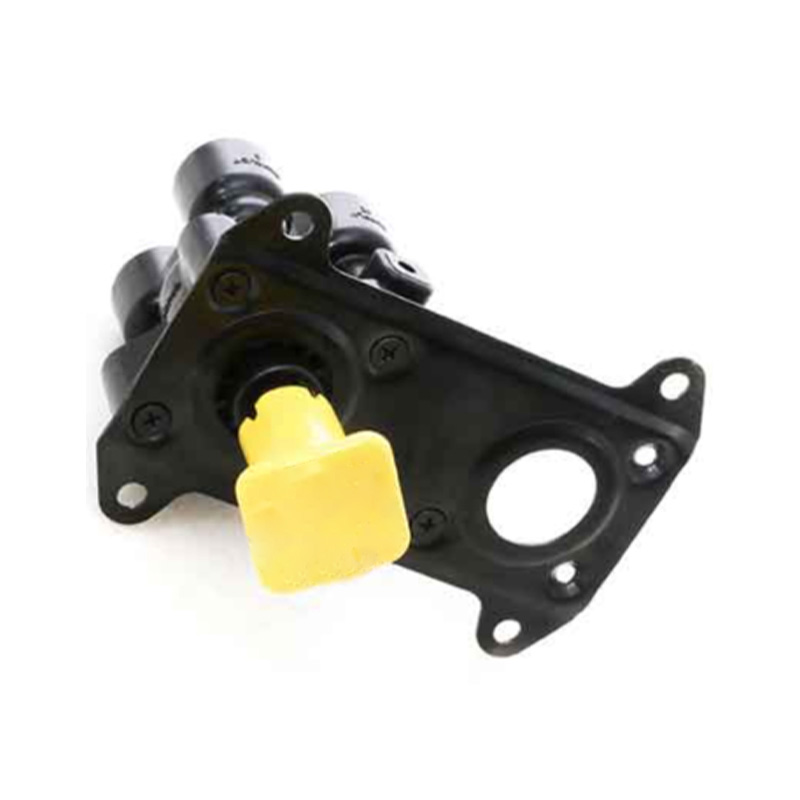

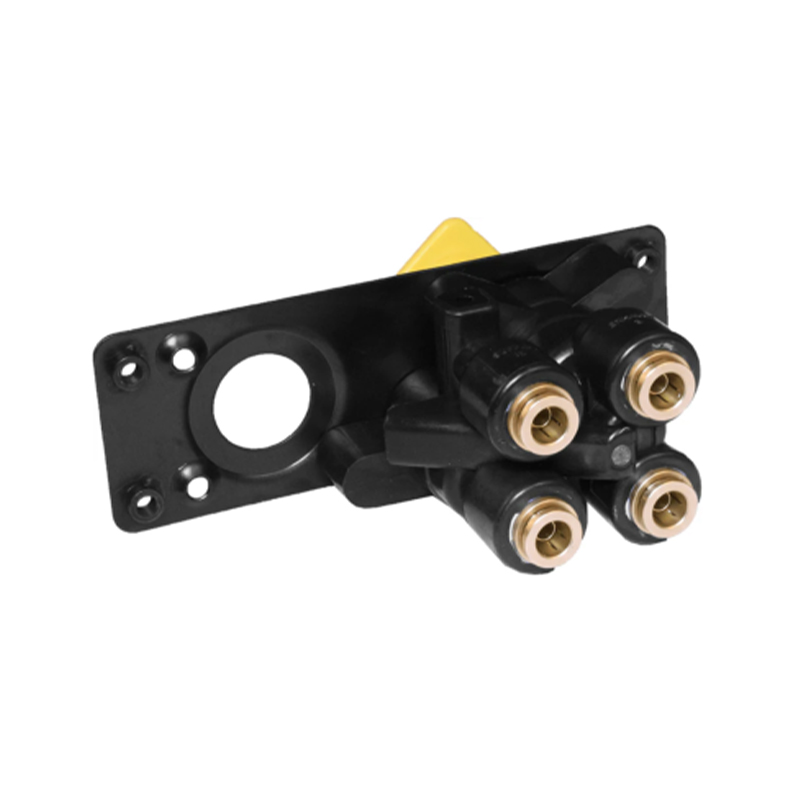

Amerikai PP-Dc&Mv3 műszerfali Push-Pull vezérlőszelepek

A Zhejiang Gongzheng Machinery Co., Ltd. amerikai haszongépjárművek pneumatikus vezérlőszelepeinek professzionális gyártója, amely a PP-Dc (push-pull dual-circuit) és az MV-3 (többfunkciós integrált) sorozatra specializálódott. Ezek a műszerfalra szerelt szelepek kezelőfelületként szolgálnak a rögzítőfék behúzásához, a vészfék kioldásához és a pótkocsi levegőellátásának szabályozásához nehéz tehergépjárműveken, traktorokon és buszokon. Az egyfunkciós és integrált vezérlőmodulok teljes választékát kínáljuk, amelyeket úgy terveztek, hogy megfeleljenek az OEM specifikációinak és az utángyártott cserekövetelményeknek az FMVSS 121 szerint üzemelő 6–8. osztályú járművekhez.

A miénk Amerikai PP-Dc&Mv3 gyártó pozíció a vertikális integrációra épül: házon belül gyártunk szeleptesteket, dugattyú-szerelvényeket, tömítéseket és elektromos alkatrészeket, egy 30 000 m²-es gyárral és az IATF 16949 minőségirányítással. Szállítás előtt minden szelep szivárgástesztet és ciklustesztet végez, a csatlakozókonfigurációkat és a címkejelöléseket az ügyfél járműplatformjához igazítva.

Termékskála: PP-Dc és MV-3 sorozat

Kínálatunkat két alapcsaládba szervezzük, amelyek mindegyike többféle port elrendezésben, gombstílusban és elektromos interfész opcióban is elérhető:

Mindkét sorozat szabványos 12 V-os és 24 V-os elektromos konfigurációkban kapható, nyomógombos, nyomógombos vagy billenős működtetéssel. A meglévő MV-3 ​​és PP-Dc berendezések helyszíni szervizeléséhez javítókészleteket és karbantartási készleteket is szállítunk.

Alkalmazás-illesztés és rendszerintegráció

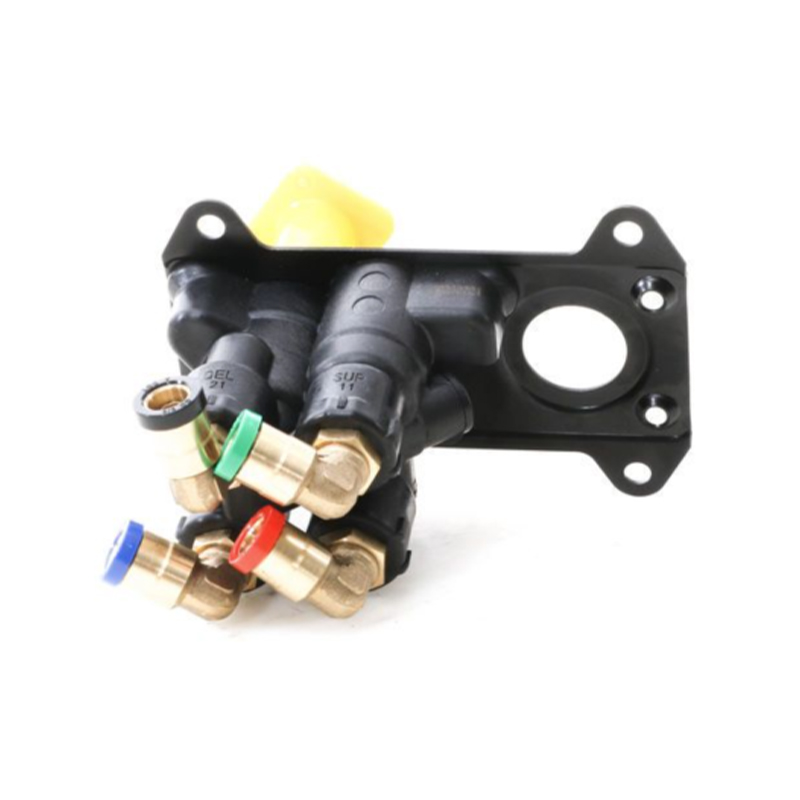

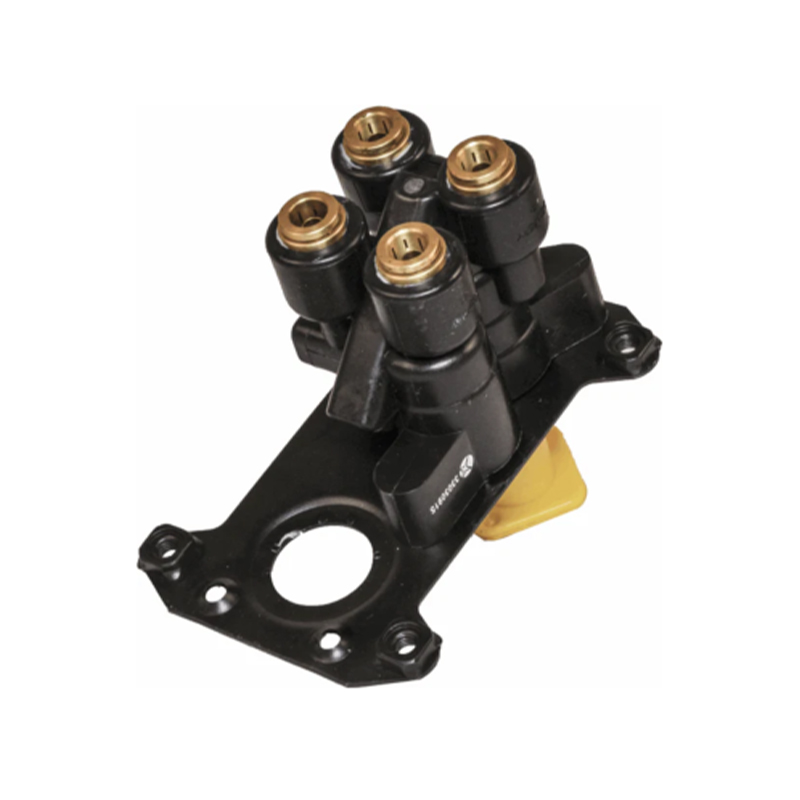

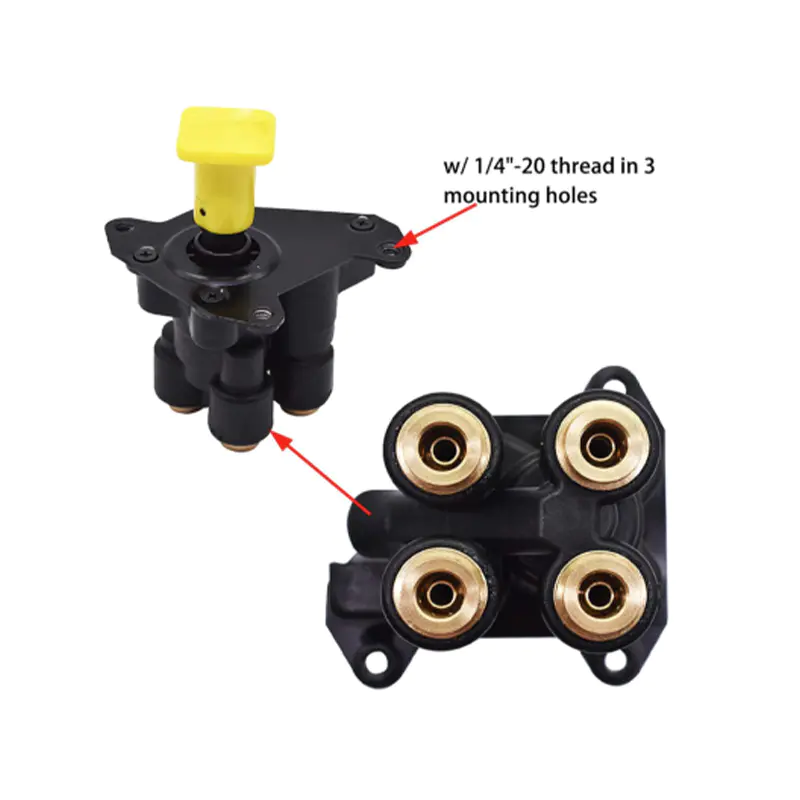

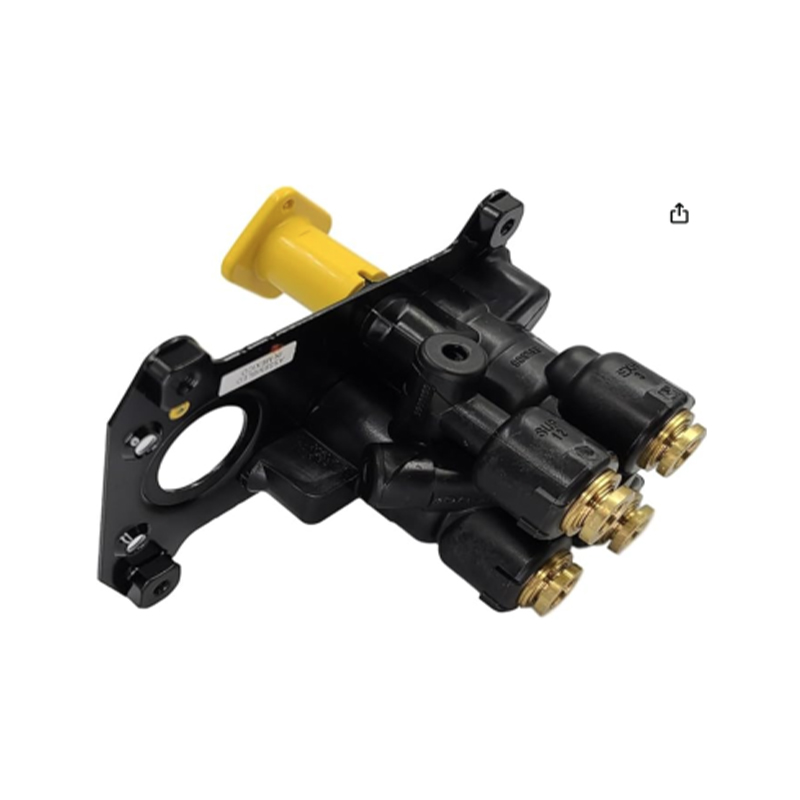

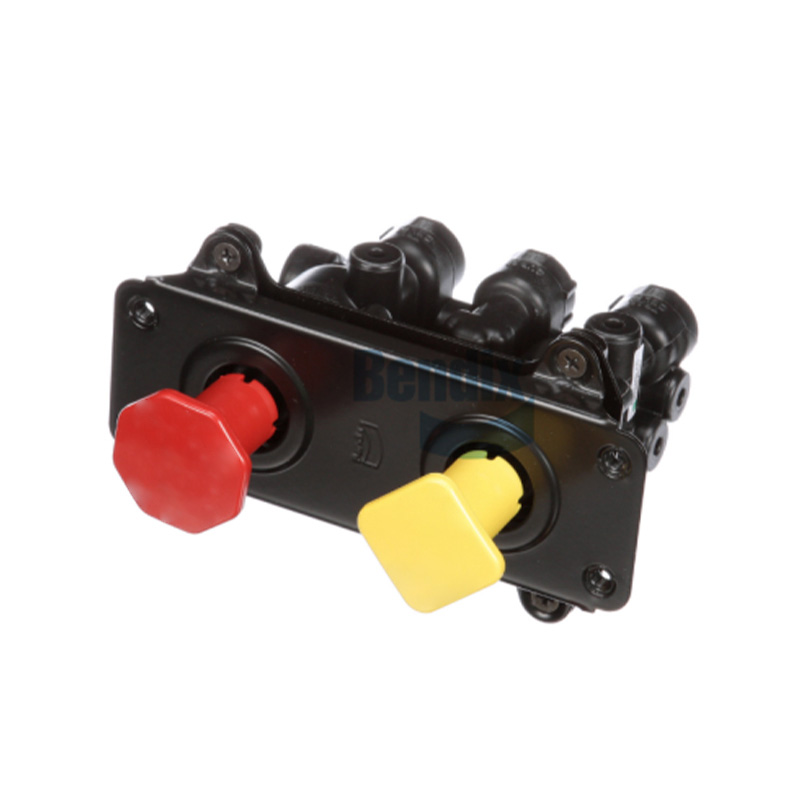

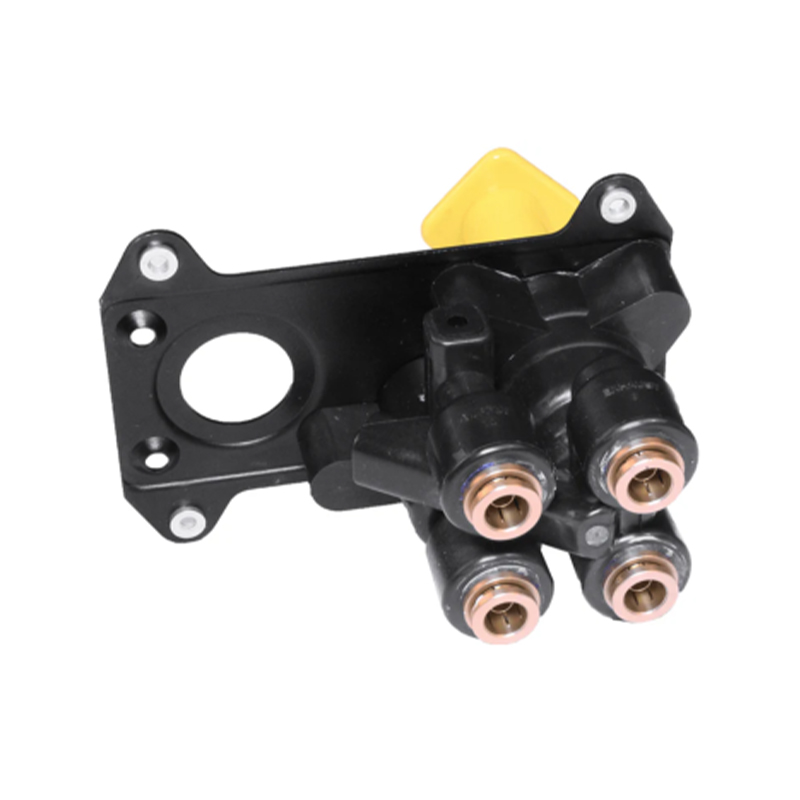

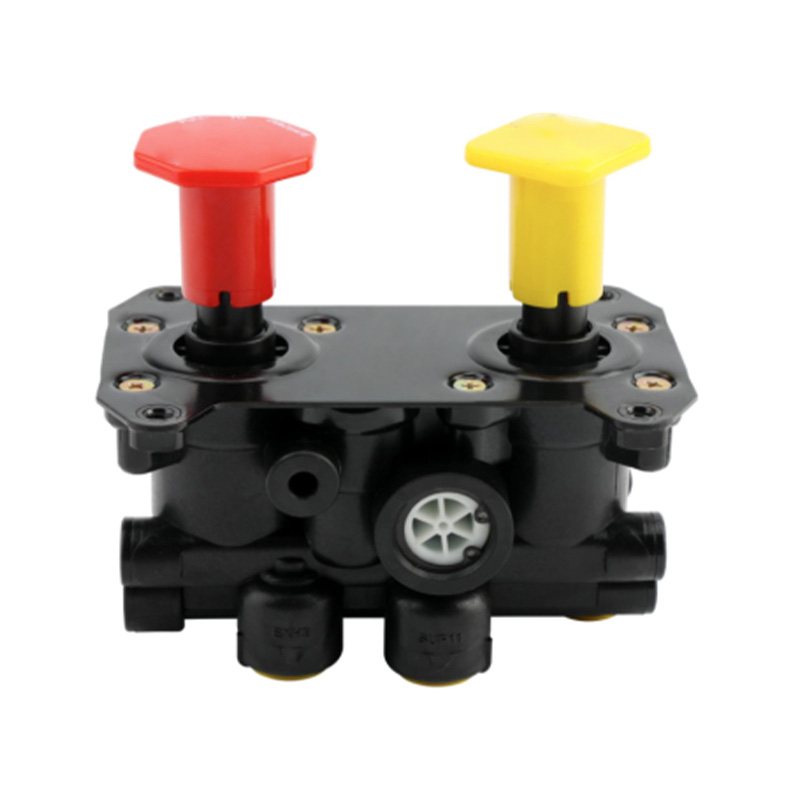

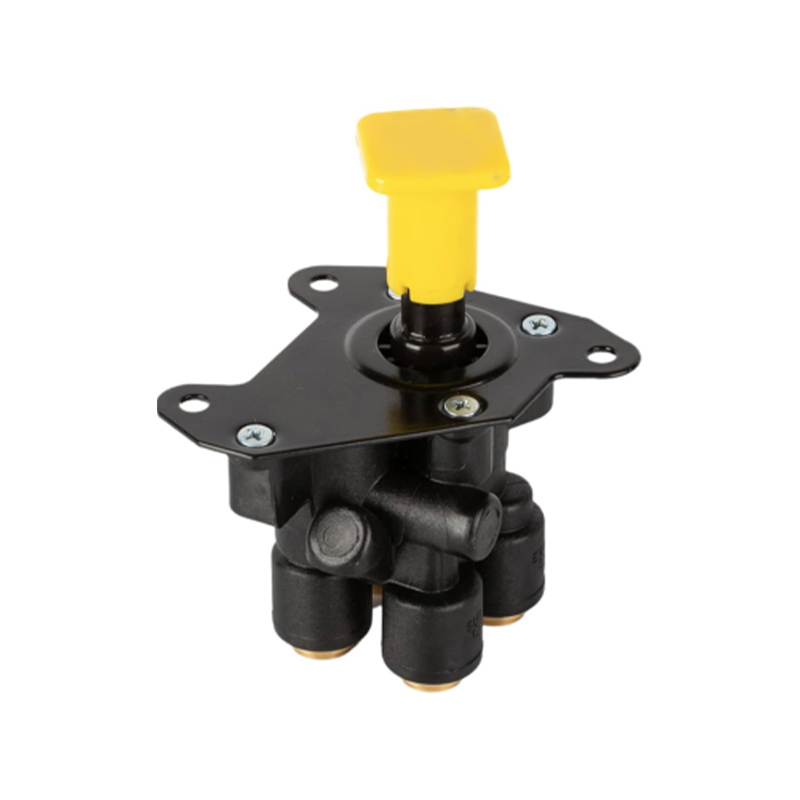

A PP-Dc és MV-3 szelepek a vezetőfülke műszerfalába vannak beépítve, és a légfékrendszer táp-, parkoló- és pótkocsi-vezérlő áramköréhez csatlakoznak. A PP-Dc kétkörös kialakítás lehetővé teszi, hogy a vezető egymástól függetlenül vezérelje a traktor rögzítőfékjét és a pótkocsi levegőellátását, teljesítve az FMVSS 121 redundanciakövetelményeit. Az MV-3 ​​integrált modul csökkenti a panel helyet, és leegyszerűsíti a pneumatikus vízvezeték-szerelést azáltal, hogy több vezérlési funkciót egyetlen testbe egyesít.

Minden szelepet a jármű levegőrendszer-architektúrája alapján konfigurálunk: a pótkocsisorok száma, az ABS/EBS megléte és a kívánt műszerfal-elrendezés. Mérnöki csapatunk áttekinti az ügyfél kapcsolási rajzát és a szerelési borítékot, mielőtt véglegesíti a port tájolását, a menettípust (NPT vagy SAE) és a gombcímkézést.

Kritikus specifikációk és minőségbiztosítás

• Üzemi nyomás tartomány: 0–150 psi (0–10,3 bar)
• Hőmérséklet tartomány: –40 °C és 85 °C között
• Port méretek: 1/4" NPT, 3/8" NPT vagy SAE O-gyűrű-fej
• Elektromos besorolás: 12 V vagy 24 V DC, opcionális jelzőlámpa áramkörrel
• Ciklus élettartama: 200 000 ciklus névleges nyomáson
• Szivárgás: A belső és külső szivárgást <10 cm³/perc értékre tesztelték 100 psi nyomáson

Minden gyártási tétel 100%-os funkcionális tesztelésen esik át, beleértve a működtető erő mérését, az áramlás ellenőrzését és a tömítés integritásának ellenőrzését. IATF 16949 tanúsítványunk lefedi a teljes gyártási folyamatot a nyersanyag beérkezésétől a végső csomagolásig.

Konfigurációs lehetőségek és testreszabás

Támogatjuk a szabványos katalóguskonfigurációkat és az egyedi tervezéseket is. A tipikus testreszabás a következőket tartalmazza:

• A gomb színe, alakja és lézergravírozott szimbólumok vagy szöveg
• Beépített LED világítás meghatározott feszültséggel és fényerővel
• A portok elhelyezkedése és a szög beállítása a szűk műszerfal-elrendezések érdekében
• Kombinált PP-Dc és MV-3 funkciók egyetlen házban
• Speciális tömítőanyagok agresszív környezetekhez (pl. szilikon extrém hideghez)

Az OEM projekteknél 3D CAD modellekből vagy fizikai mintákból dolgozunk, hogy megfelelő komponenseket állítsunk elő. Kutatási és fejlesztési csapatunk a legtöbb módosításhoz két héten belül el tudja végezni a gyors prototípus-készítést.

Telepítés, karbantartás és támogatás

Minden szelepet beszerelési útmutatóval és a szereléshez és a csatlakozócsatlakozásokhoz javasolt nyomatékértékekkel együtt szállítunk. Javasoljuk, hogy használjon pneumatikus rendszerekhez alkalmas menettömítő anyagot, és ellenőrizze az elektromos polaritást a végső csatlakoztatás előtt. A helyszíni szervizhez komplett javítókészleteket kínálunk, amelyek tömítéseket, rugókat és dugattyúszerelvényeket tartalmaznak, valamint műszaki közleményeket a gyakori hibaelhárítási lépésekhez.

A miénk support team provides phone and email assistance for installation questions, and we can arrange on-site training for fleet maintenance departments upon request. Spare parts are stocked for all current production models, with typical lead times of 5–10 business days for standard kits.

A megoldás konfigurálásához használt információk

A pontos árajánlat és mérnöki javaslat elkészítéséhez a következő projektadatokra van szükségünk:

• A jármű gyártmánya, modellje és évjárata (vagy azzal egyenértékű platform)
• A levegőrendszer vázlata, amely a szelepek elhelyezését és az áramkör funkcióit mutatja
• Kívánt vezérlési funkciók (parkolás, utánfutó ellátás, kiegészítő)
• Rögzítési furat mintázata és a műszerfal vastagsága
• Az elektromos rendszer feszültsége és a csatlakozó típusa
• Szükséges portmenet szabvány (NPT, SAE vagy BSP)
• Cél üzemi hőmérséklet-tartomány és környezeti expozíció
• Éves mennyiség és preferált csomagolás (ömlesztett, készlet vagy kiskereskedelmi doboz)

Ezen információk birtokában kiválasztjuk a megfelelő sorozatot, port-konfigurációt és elektromos opciókat, valamint méretrajzokat és teljesítményadatokat biztosítunk a gyártás előtti áttekintéshez.
