Európai sebességváltó-szelepgyártó – Precíziós pneumatikus vezérlés teherautó-hajtóművekhez

A Zhejiang Gongzheng Machinery Co., Ltd. egy profi Teherautó sebességváltó-szelep-gyártók nagykereskedelme és pneumatikus vezérlőelemek szállítója európai haszongépjárművekhez. Európai sebességváltó-szelepcsaládunkat a vezető OEM-platformok, köztük a SCANIA, VOLVO, MERCEDES-BENZ, ZF és RVI nehéz teherautók, autóbuszok és pótkocsik légváltórendszereihez tervezték. Ezek a szelepek szabályozzák a sűrített levegő áramlását, amely be- és kikapcsolja a sebességváltó fogaskerekeket, biztosítva a pontos, megbízható váltást nehéz üzemi körülmények között.

Minden szelepet korrózióálló anyagok, precíziós megmunkálású orsók és tömített membránok felhasználásával gyártunk, amelyek megfelelnek az európai légfék- és erőátviteli rendszerek nyomás- és tartóssági követelményeinek. Üzemünk integrálja az automatizált összeszerelő sorokat és a folyamat közbeni szivárgásvizsgálatot, hogy egyenletes termékminőséget biztosítson. Akár egy adott OEM-alkatrészszám közvetlen cseréjére van szüksége, akár egy flottaalkalmazás egyedi konfigurációjára, mérnöki támogatást és gyártási rugalmasságot biztosítunk.

Termékskála – Európai sebességváltó-szelepváltozatok

A miénk Európai sebességváltó szelep kategória több sorozatot foglal magában, amelyek a különböző átviteli modellekhez és légi interfész szabványokhoz illeszkednek. Az alábbi táblázat összefoglalja az elérhető változatokat és azok elsődleges alkalmazási illeszkedését.

Alkalmazási illeszkedés – Pneumatikus sebességváltó-vezérlés

Az európai sebességváltó-szelepek a pneumatikus áramkörbe vannak beépítve a sebességváltó-vezérlő egység (TCU) vagy a sebességváltó kar és a tengelykapcsoló/sebességváltó működtetői közé. Az alacsony nyomású pilotjeleket nagy légáramú kimenetekké alakítják, amelyek mozgatják a váltóvillákat vagy a szinkronizálókat. Szelepeink alkalmasak:

• Automatizált kézi sebességváltó (AMT) – ZF AS Tronic, VOLVO I-Shift, SCANIA Opticruise
• Hagyományos kézi sebességváltók pneumatikus rásegítéssel – Eaton Fuller, MERCEDES G-sorozat
• Utólag és utángyártott csere – Közvetlenül illeszkedik az OEM cikkszámokhoz, vezetékezési módosítások nélkül

Kritikus specifikációk és teljesítmény

Minden szelepet úgy terveztek, hogy megbízhatóan működjön a következő paramétereken belül:

• Üzemi nyomás: 6-12 bar (87-174 psi)
• Áramlási sebesség (CV): 0,8 – 1,5 a port méretétől függően
• Válaszidő: < 50 ms névleges nyomáson
• Hőmérséklet tartomány: -40°C és 85°C között
• Tömítés anyaga: NBR / FKM (Viton) az olaj- és üzemanyagállóságért
• Test anyaga: Eloxált alumínium vagy cink ötvözet korrózióálló bevonattal

Minden gyártási tételt 1,5-szeres üzemi nyomáson végzett szivárgásvizsgálattal és funkcionális ciklusos tesztekkel validálunk az ismételhetőség megerősítésére. Minőségirányítási rendszerünk IATF 16949 tanúsítvánnyal rendelkezik, amely kiterjed a tervezésre, a gyártásra és az utángyártott szolgáltatásokra.

Konfigurációs és testreszabási lehetőségek

Szabványos katalógusmodelleket kínálunk azonnali szállításhoz és egyedi konfigurációkat nagy volumenű projektekhez. A testreszabási lehetőségek a következők:

• Port menettípusok (metrikus, BSP, NPT)
• Beépített mágnesszelep feszültség (12 VDC vagy 24 VDC)
• Csatlakozó stílus (DIN, Deutsch, AMP vagy repülő vezetékek)
• A vezérlőnyomás tartomány beállítása
• Jelölés és csomagolás az ügyfél specifikációja szerint

A miénk R&D team can develop a valve based on your sample, drawing, or performance target. We provide rapid prototyping and sample approval before series production.

Minőségbiztosítás és tesztelés

A gyárunkat elhagyó minden európai sebességváltó szelepen átesik:

• 100%-os működési teszt egy erre a célra kialakított pneumatikus próbapadon
• Belső és külső szivárgásvizsgálat (buborékos módszer vagy tömegáram)
• A karosszéria, a tömítések és a csatlakozók szemrevételezése
• Minta alapú tartós teszt (1 millió ciklus) új szerszámokhoz

Fenntartjuk a nyomon követhetőséget a nyersanyag tételtől a késztermék sorozatszámáig. A vizsgálati jegyzőkönyvek kérésre minden szállítmányhoz rendelkezésre állnak.

Telepítés, karbantartás és élettartam

A beszerelés egyszerű: szerelje fel a szelepet a meglévő konzolfuratokkal, csatlakoztassa a levegővezetékeket a megfelelő nyomatékkal (általában 15-20 Nm M12-es szerelvényeknél), és csatlakoztassa az elektromos csatlakozót, ha van. Nincs szükség kalibrálásra. Javasoljuk a szelep cseréjét, ha a belső szivárgás meghaladja a 10 cm³/perc értéket 8 bar nyomáson, vagy ha a váltás lassúvá válik. A helyszíni javításhoz pótalkatrészek, például tömítéskészletek és mágnestekercsek állnak rendelkezésre, csökkentve ezzel az állásidőt.

A megoldás konfigurálásához használt információk

A pontos árajánlat elkészítéséhez és a megfelelő szelep ajánlásához a következő projektinformációkra van szükségünk:

Küldje el ezeket az adatokat kérdőívünkön keresztül, vagy forduljon közvetlenül értékesítési mérnöki csapatunkhoz. Jellemzően két munkanapon belül válaszolunk műszaki adatlappal és kereskedelmi ajánlattal.

Gyakran Ismételt Kérdések

Mi a különbség a sebességváltó szelepe és a lábfékszelep között?

A sebességváltó szelepe szabályozza a levegőt a sebességváltóba a sebességváltáshoz, míg a lábfékszelep szabályozza a levegőt a fékkamrákba a megálláshoz. Külön pneumatikus áramkörökben működnek, és különböző port-konfigurációkkal rendelkeznek.

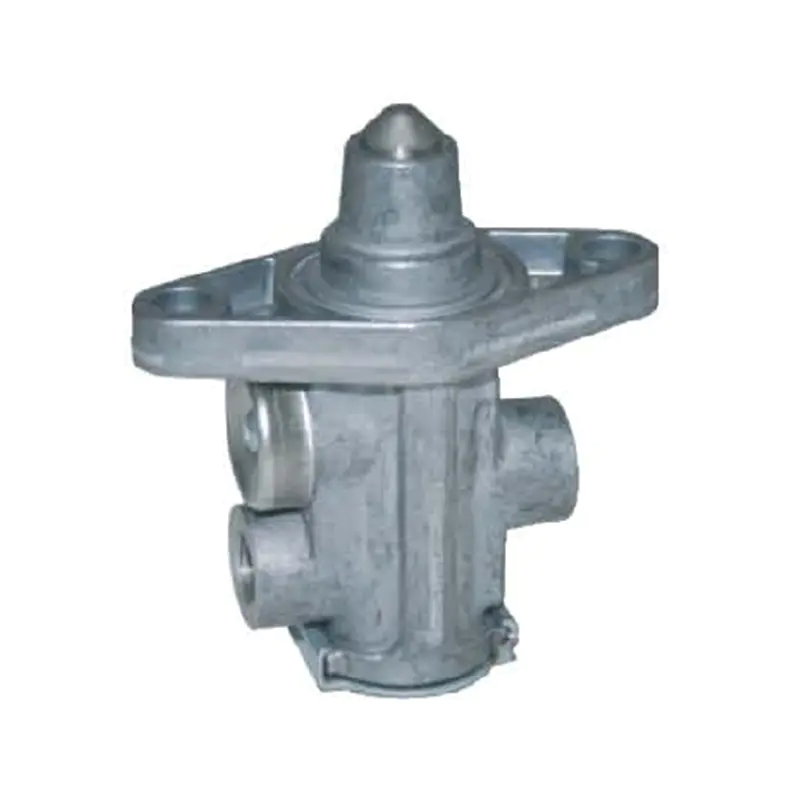

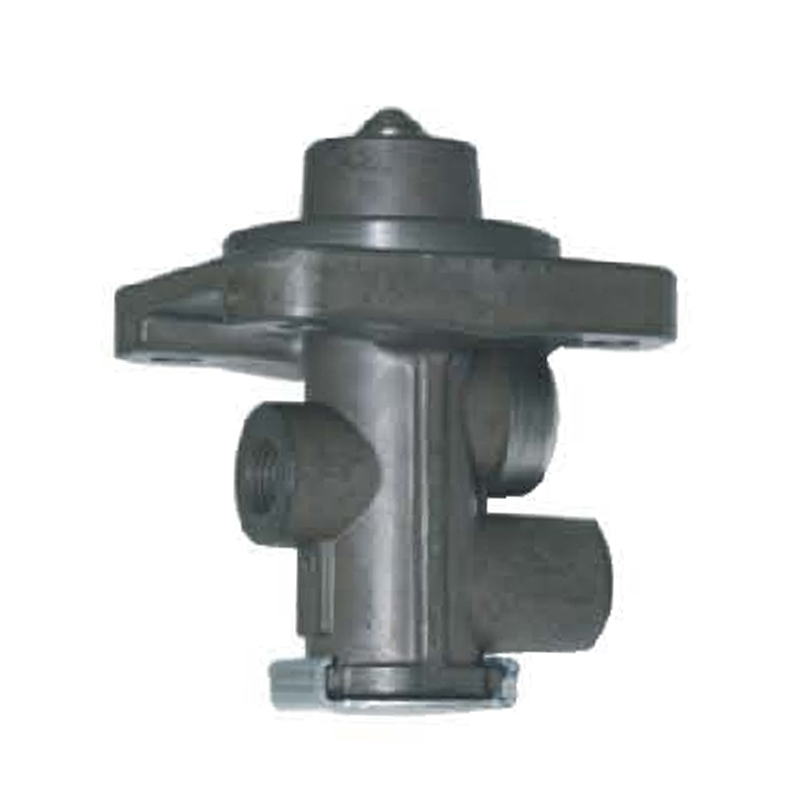

Használhatok VOLVO sebességváltó szelepet egy SCANIA teherautón?

Nem közvetlenül – a tartókonzol, a csatlakozómenetek és a vezetőnyomás beállításai eltérőek. Javasoljuk, hogy a jármű platformjához illeszkedő szelepsorozatot válasszon. Többplatformos sorozatunk bizonyos kereszt-kompatibilitást biztosít az adapterkészletekkel.

Kínálnak beépített mágnesszelepes szelepeket?

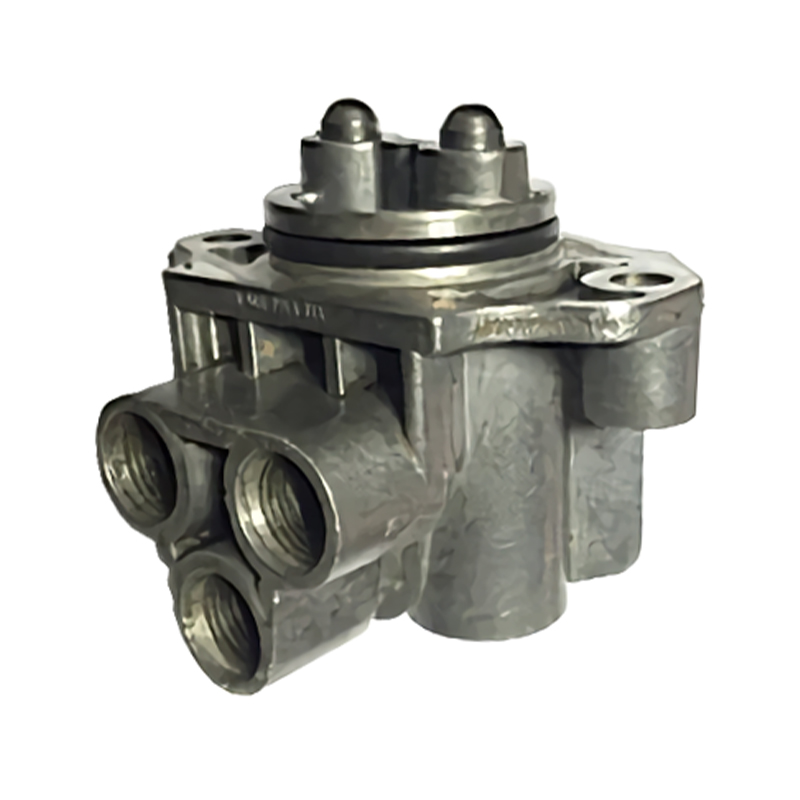

Igen, a MERCEDES és ZF sorozatunk számos modellje tartalmaz integrált 12 V-os vagy 24 V-os mágnesszelepet a közvetlen TCU vezérléshez. Kizárólag pneumatikus rendszerekhez is szállítunk kísérleti működtetésű változatokat.

Mi a tipikus átfutási idő a szabványos sebességváltó szelepeknél?

A szabványos modelleket 7-15 munkanapon belül szállítjuk a kínai Zhejiangban található gyárunkból. Az egyedi konfigurációkhoz 20–30 munkanap szükséges a minta jóváhagyását követően.

Hogyan erősíthetem meg a flottám megfelelő szelepét?

Adja meg a jármű VIN-számát, a sebességváltó modelljét és a régi szelep fényképét (beleértve a lebélyegzett számokat). Csapatunk ezeket az adatokat az OEM-adatbázisunkhoz hasonlítja a pontos egyezés megerősítése érdekében.

Garanciát vállal az európai sebességváltó szelepekre?

Igen, normál garanciát vállalunk a gyártási hibákra. A jótállási időszakot kereskedelmi feltételeink határozzák meg, és mennyiségi szerződések esetén meghosszabbítható.
